钢丝网骨架塑料(聚乙烯)复合管(简称“复合管”)
执行国家行业标准:CJ/T189-2007,规格从DN50-DN630(公称外径)都有,公称压力1.0Mpa和1.6Mpa

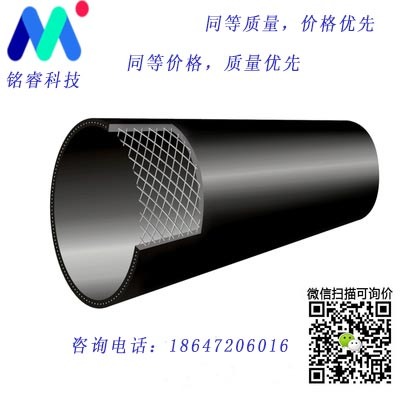

钢丝网骨架塑料(聚乙烯)复合管(简称“复合管”),是以高强度钢丝左右螺旋成型的网状骨架为增强体,以高度密度聚乙烯(HDPE)为基体,并用高性能的粘接树脂层将钢丝网骨架与风外层高密度聚乙烯紧密连接在一起,该粘接树脂是一种高性能粘接材料,属于HDPE改良性材料,与HDPE在加热条件下能完全熔为一体,同时其极强的粘接性能,由于粘接树脂的使用,成功的解决了钢与聚乙烯间无边接因子的问题,具有更优良的复合效果。
钢丝网骨架聚乙烯复合管,现被广泛应用于“室外地埋给水管,消防水管等”,特别是高层小区室外消防,厂区室外给水消防等。
产品特点:
钢丝网骨架塑料复合管具有防腐、不结垢、光滑低阻、保温、不结蜡、耐磨、质轻等塑料管的共同特点,而且其独特的结构还造就了如下特点:
(1)抗蠕变性能好,持久机械强度高
由于塑料在常温及应力作用下会发生蠕变,在较高持久应力作用下会发生脆性断裂,因此纯塑料管材的许用应力及承受能力很低(一般在1.0Mpa以内)。而钢材的机械强度约是热塑料性塑料的10倍左右,且在塑料的使用温度范围内十分稳定不发生蠕变、将网状钢骨架与塑料复合后,钢骨架可有效地约束塑料的蠕变,使塑料本身的持久强度大大地提高。因此钢骨架塑料复合管材的许用应力比塑料管材提高了一倍。
(2)耐温性能好
塑料管材的强度在其使用温度范围内一般随温度提高而降低,温度每提高10℃其强度约降低10%以上。由于钢骨架塑料复合管强度约2/3是由钢骨架所承担,所以其强度随使用温度的提高而降低的程度低于任何一种纯塑料管。试验结果表明每提高10℃,钢骨架塑料复合管强度降低在5%以下。
(3)刚性、耐冲击性好、尺寸稳定性好,又有适度柔性
刚柔相济钢的弹性模量通常是高密度聚乙烯弹性模量的200倍左右,由于钢骨架的加强作用使钢骨架塑料复合管的刚性、耐冲击性及尺寸稳定性优于任何一种纯塑料管材。同时由于网状钢骨架本身又是一种结构,从而使复合管在轴向上也有一定柔性。因此该管材具有刚、柔结合的特点,在装卸、运输、安装的适应性及运行的可靠性方面很好。地上安装可节省支座数量,成本低;地下安装可有效随由于沉降、滑移、车辆等造成的突发性冲击载荷。小口径管可适当弯曲,随地势起伏布置,节省管件。
(4)热膨胀系数小
由于普通碳钢线膨胀系数为10.6-12.2×10-6(1/℃),纯塑料管材线膨胀系数为170×10-(1/℃),钢骨架塑料复合管在网状负骨架的约束下,复合管材的热膨胀性大大改善,低于任何一种常用的塑料管材。通过测验,钢骨架塑料复合管线膨胀系数为35.4-35.9×10-6(1/℃),仅是普通碳钢管材3-3.4倍。试验结果表明,埋地安装时一般可不用热补偿装置,管材采用蜿蜒状铺设即可起到吸收(或释放)膨胀的作用,从而使安装成本降低。
(5)不会发生快速开裂
纯塑料管特别是大口径纯塑料管在低温时持久环向应力的作用下,易产生由局部缺陷、应力集中造成的快速开裂(瞬间几百米甚至千米以上),因此国际上对管材塑料的抗快速开裂性能提出了很高的要求,而低碳钢不存在脆性断裂问题,钢网的存在使塑料的变形及应力均不会达到使其产生快速开裂肘临界点。因此从理论上讲钢骨架塑料复合管不存在快速开裂。
(6)钢、塑两种材料复合均匀回靠
目前市场上的钢塑复合管由于钢、塑之间的复合面是连续规则的接口。长期使用在交变应力的作用下易脱层,导致连接处泄露,内部出现瓶颈收缩,堵塞而失败。与其相比钢骨架塑料复合管是网状结构与塑料相互交织浑然一体,复合表面积大而不规则,两种材料互相约束力大而均匀,应力集中小。
(7)双面防腐
钢骨架复合管在塑料之中,管材内外表面具有相同防腐性能,耐磨,内壁光滑输送阻力小,不结垢,不结蜡,节能效果明显,用于地理及有腐蚀性环境条件下十分经济方便。
(8)自示踪性好
由于钢骨架的存在,使埋在地下的钢骨架塑料复合管可以用通常的磁性探测的办法寻找定位,避免由于其它挖掘工程而造成的破坏。而这种破坏是纯塑料管及其它非金属管产生最多的破坏。
(9)产品结构性能调整方便灵活
可以通过改变钢丝直径、刚间距、塑料层厚度、塑料种类来调整产品的结构与性能,以满足不同的耐压、耐温、防腐要求。
(10)制造成本低、性能价格比高、市场竞争加强
材料成本是管材制造成本的主体,钢材价格上是塑料价格的1/3左右,而钢骨架塑料复合管的钢丝与塑料的用量比在12:1左右,所以较大直径钢骨架塑料复合管的制造成本低于任何功能与其相同的塑料管材,从而具有更强的市场竞争力。
上述特点决定了钢骨架塑料复合管无比的安全可靠性和经济性,其不仅能满足目前普通塑料管适用范围内的一切要求,且可更大程度地应用于各种工业领域,取代不锈钢等金属防腐管材。
(11)关于HDPE管材的耐磨性
管材破裂的一个常见原因就是腐蚀和磨蚀引起管材材料逐渐分解。一般采用在混有砂浆的水中转动管材的方法来模拟磨蚀的结果,对直径为50mm的HDPE管和钢管进行试验(水中混有15%的砂子)表明,HDPE管1600小时后磨蚀量为4mm,而同样磨蚀量对钢管来说不到1000小时即出现。试验说明HDPE管材具有很好的耐磨性。
技术要求:
颜色一般为黑色,也可根据客户需要双方协商决定。管材内、外表面应光滑平顺,允许有自然收缩的微小凹坑和凸起,不允许有气泡、裂口、分解变色及明显的划伤,管材两端切割平整。
产品的适用范围"
市政工程:城市建筑给水、饮用水、消防水、热网回水、煤气、天然气输送、高速公路埋地排水等通道。
油田气田:含油污水、气田污水、油气混合物、二、三次采油及集输工艺用管。
化学工业:酸、碱、盐制造业,石油、化工、化肥、制药、纺织、印染、橡胶塑料等行业输送腐蚀性气体、液体、固体粉末的工艺管及排放管。
电力工程:工艺用水、回水、供水、消防水、除尘、废渣等输送管道。
冶金矿山:用于有色金属冶炼中的腐蚀介质输送和矿浆、尾矿、通风管及工艺用管。
海水输送:海水淡化工厂、海边电厂、海港城市的海水输送。
船舶制造:船舶污水管、排水管、压舱水管、通风管等等。
农业喷灌:深井管、滤水管、暗渠输送管、排水管、灌溉用管等。
